1. Bevezető:

· Készítsünk projektet, mint az ASM programnál, de GCC fordítót választva. (Ékezet nélkül, C meghajtóra)

· Írjuk, vagy másoljuk bele a programunkat.

· Fordítás után se Error, se warning ne legyen!
main() előtt int kell! Meg return 0 a program végére.

2. Gomb4-0 és LED7-0 használata

2.1 Gombállapot LED-re

· G0..4 állapotának kijelzése a LED0..4 –en. (Amíg nyomjuk, világít a megfelelő LED)

1.       LED-ek és Gombok meghajtói irány beállítás. (Ledeké ki. Gomboké be)
Felhasznált adat: Gomb 3-0 = PortG 3-0
                             LED   3-0 = PortB 7-4;
                             LED      4 = PortD 4

2. Gombok állapotának beolvasása.

3. Kijelzés a LED-re

4. Ugrás 2. -ra

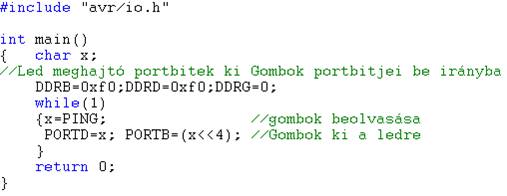

2.1.2 C program:

2.1.2.1 Algoritmus alapján

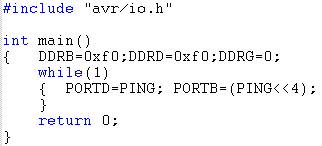

2.1.2.2 Egyszerűsítve:

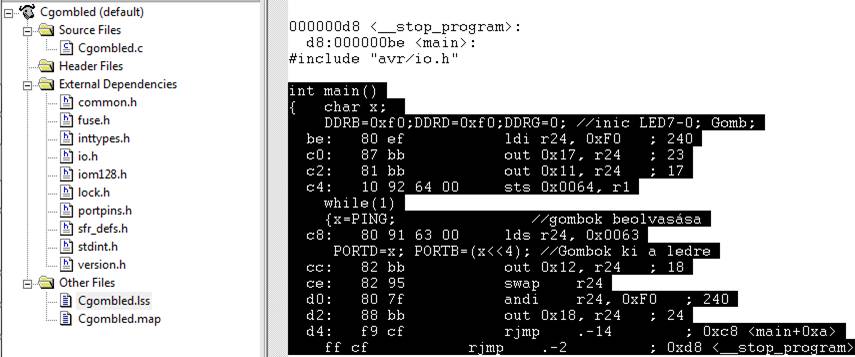

2.2 Disassembler:

· Érdemes nézegetnünk az .lss kiterjesztésű disassambly fájlunkat. Az assembly programozásunkat biztosan segíti.

2.3 Header fájlok1

· Figyeljük a header fájlok tartalmát! Nem ördöngösség.
Fél óra nézegetés után jelentősen csökken a C nyelv misztikussága.

2.3.1 avr/io.h:

· Ha az atmega128 a projektben beállított, akkor beszerkeszti az iom128.h-t

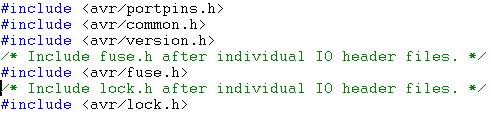

· Minden esetben még hozzárendeli a következő header fájlokat:

2.3.2 Iom128.h

· Tartalmazza a chipre jellemző konstansokat, protokat. Például:

ahol

Mivel

Ezért látható: DDRB=0x17 + 0x20 = 0x37 a memóriacíme a DDRB portnak.
A fordító a címből tudja, hogy pl. out vagy sts utasítással írhat.
Lásd a fenti *.lss listában:

2.4 Futófény oda-vissza:

2.4.1 Algoritmus:

· Az időzítéshez a _delay_ms() függvényt használjuk.

· A sorrend fontos. Az F_CPU konstanst a delay.h előtt definiáljuk!

#define F_CPU 4000000UL

#include <util\delay.h>

1. LED portjainak iránya = ki

2. végtelen ciklusban: a=1,2,4,…128, majd visszafelé. Minden a érték kijelzése, 800 msec-ig.

2.4.2 Program:

/*Mohos Pál*/

#include "avr\io.h"

#define F_CPU 4000000UL

#include <util\delay.h>

void led(unsigned char x)

{ PORTD=x; //7-4 bitek LED-re

PORTB=x<<4; //3-0 bitek LED-re

_delay_ms(800);

}

int main()

{ unsigned char a;

DDRB= 0xF0; //LED-es Port irány ki.

DDRD= 0xF0; //LED-es Port irány ki.

while(1)

{ for(a=1; a!=0; a=a<<1) led(a);

for(a=128;a!=0; a=a>>1) led(a);

}

return 0;

}

3. RGB dióda használata:

3.1 Kigyújtás egymás után

· Egymás után ismételve gyújtsuk ki az RGB színeket egyenként, majd egyszerre mindhármat.

· Minden szín kigyújtás után legyen sötét szakasz.

3.1.1 Algoritmus:

· PORTC7 és PORTE3..2 bit kimenet legyen

· Végtelen ciklusban:
minden szin portbitjét egyenként 1-be állítjuk x ideig, majd 0-ba x ideig. (RGB színek egymás után)
minden szin portbitjét egyszerre 1-be állítjuk4* x ideig, majd 0-ba 4*x ideig. (fehérszerű)

· Ugrás a Végtelen ciklus sorra

3.1.2 Program:

/*Mohos Pál*/

#include "avr\io.h"

#define F_CPU 16000000UL

#include <util\delay.h>

int main()

{ int x=1000;

DDRC=128; DDRE=0b1100;

while (1){

PORTC= 0x80;_delay_ms(x); //Piros, de nálam ZÖLD

PORTC= 0;_delay_ms(x);

PORTE=0b0100;_delay_ms(x); //KÉK

PORTE= 0;_delay_ms(x);

PORTE=0b1000;_delay_ms(x); //PIROS

PORTE= 0;_delay_ms(x);

PORTC=0x80;PORTE=0b11000;_delay_ms(4*x);

PORTC=0 ;PORTE=0; _delay_ms(4*x);

}

return 0;

}

3.2 Színkeverés 24 biten.

· Megoldás impulzus kitöltési tényezők beállításával.

· Gyakorlatban ezt majd Interrupttal vezéreljük.

·         Az elvi működés megértéséért mutatjuk be ezt a számlálós példát.
0-255.ig ismételgetve, felszámolva, 0-nál kigyújtjuk mindhárom színt.
Minden értéknél komparálunk a színekhez rendelt RGB 8-8 bites (0—255) értékkel.
Ha egyezik az érték, onnét leoltjuk az aktuális szint, a periódus végéig.

3.2.1 Program:

4. Kijelző (7 szegmenses) használata:

· A portra kiküldött adat folyamatosan kint marad. Tehát mindig az utoljára kiküldött értéket látjuk.

· Egy időben csak 1 szegmens világíthat a HW kialakítása miatt. A szem tehetetlenségét kihasználva folyamatosnak látható a 4 szegmens és a kettőspont, ha az öt kijelzés felvillanási sorozata <20 msec (>50 Hz) alatt ismétlődik.

4.1 HW adatok:

· PORTA kifelé mind a 8 bit. (DDRA=0xFF)

· PORTA7 Világítás bekapcsolása

· PORTA6..4 szegmenscím. (0=jobb szélső …3. Kettőspont a 4-es címen értékfüggetlen)

· PORTA3..0 kijelzett érték. (0…9)

4.2 Algoritmus egy digithez:

· HW inicializálás. (PORTA bitek kifelé.)

· PORTA bitekre adat kiküldése.

4.3 Egyjegyű szám kijelzése:

/*Mohos Pál

Feladat: x=3-at jelezzük ki a 0. szegmensen

HW: PORTA7 =1 bekapcsolva a szegmens, ezért világít.

PORTA6..4 -en szegmens címe=0..3 kettőspont=4

PORTA3..0 biteken van a kijelzett érték, mely 0..9 lehet.*/

#include "avr\io.h"

int main()

{char x=3;

DDRA=0xFF; PORTA=128 + (0<<4) + x;

return 0;

}

//FONTOS! a 0<<4 –et zárójelezzük, mert nélküle a laborban 4+x-el shiftel!

4.4 Integer szám 0..9999 kijelzése:

4.4.1 Algoritmus:

Főprogram:

· X=kijelzendő érték

· PORTA bitek kifelé

· SzegmBIN(x) meghívása

SzegmBIN program:

· Integer szám szétbontása 4 db változóba a számjegyek szerint 10-es számrendszer alapján.
Először papíron próbálkozzunk 2 jegyű, majd 4 jegyű szám esetén egyenként, hogy számolnánk ki.
Aztán ebből készítsünk algoritmust, mely ciklusban dolgozik 4 szer.

· Végtelen ciklusban az egyes számjegyek kijelzése.
Minden számjegynek címét (0..3) és értékét (x[i]) egyenként a PORTA-ra írjuk,
plusz a PORTA7-el engedélyezzük a világítást.
PORTA=128 + cím<<4 + x[i]. (Jelen esetben a bitenkénti VAGY ( | ) azonos a +-al. )
A kiírás után 5 msec-ig engedjük világítani az aktuális szegmenst.

4.4.2 Megjegyzés:

· Ez a megoldás nem gyakorlatias, mivel a kijelzés a teljes processzoridőt igénybe veszi.

· Gyakorlatban egy pl. 5 msec -ként érkező interruptra tesszük ki a következő szegmens adatait PORTA-ra.

4.4.3 Program:

/*Mohos Pál

int x=0...9999 jelezzük ki a7 szegmense kijelzőnkön.

x BIN kódban van szegmBIN(x) fv-el

HW: PORTA7=1 világít a

PORTA6..4 -en címzett kijelző, mely adata a

PORTA3..0 biteken van.*/

#include "avr\io.h"

#define F_CPU 16000000UL

#include <util\delay.h>

void szegmBIN(int z)

{ int k; unsigned char x[4],i;

for(i=0,k=1; i<4; i++,k=k*10) x[i]=(z/k)%10; //z 4 db decimális számjegye x[]-be

while(1) //4 digit kijelzése

{ for(i=0;i<4;i++)

{ PORTA=128+(i<<4)+x[i]; //digitek kijelzése

_delay_ms(5);

}

//menürendszernél: if(PING) {PORTA=0;break;}

//Ha lenyomtam egy menügombot elalszanak a LED-ek és kilépek a ciklusból.

}

int main(void)

{ int x=5678;

DDRA=0xFF;

szegmBIN(x);

return 0;

}

4.5 Számláló 4 számjegyre:

/*Mohos Pál

int x=0...9999 jelezzük ki a7 szegmense kijelzőnkön: szegmegmBIN(x) fv-el

HW: PORTA7=1 világít a

PORTA6..4 -en címzett kijelző, mely adata a

PORTA3..0 biteken van.*/

#include "avr\io.h"

#define F_CPU 16000000UL

#include <util\delay.h>

void szegmBIN(unsigned int z)

{ int k; unsigned char x[4],i,j=25; //j-szer gyújtjuk ki mind a 4 szegmenst

//integer számjegyeit tömb elemeibe teszem.

for(i=0,k=1;i<4;i++,k=k*10) x[i]=(z/k)%10; // 4 db számjegy

//4 digit kijelzése j alkalommal (j*20msec)

while(j--) // a kijelzés 25*5*4=500 msec

{ for(i=0;i<4;i++)

{ PORTA=128+(i<<4)+x[i]; //digitek kijelzése

_delay_ms(5);

}

int main(void)

{unsigned int x=1234;

DDRA=0xFF;

while (1) szegmBIN(x++); //folyamatosan számlál

return 0;

}

5. 3x4 –es billentyűzet lekérdezése:

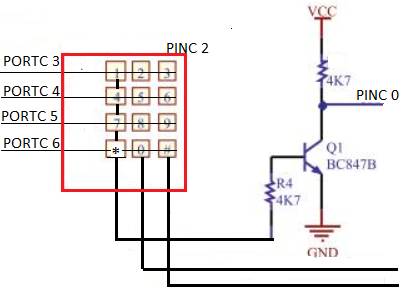

5.1 HW kialakítás:

5.2 Működés:

· Logikai 1 szinttel kijelölök egy-egy sort egymás után. (PORTC3, PORTC4…PORTC6)

· Minden aktív sor esetén megnézem, hogy lenyomott bill. -re az oszlopban végigfutó 1 hatására kinyit-e az oszlophoz rendelt tranzisztor.
Példa: PINC=0, ha PORTC3=1 és az 1-es gomb le van nyomva. Egyébként PINC=1

· A SW-ben vegyük figyelembe, hogy
A tranzisztor kinyitása később van, mint a PORTC x-re kiadott 1 szint. Jelterjedés és tranzisztor bekapcsolási idő miatt.
A tranzisztor bezárása később van, mint a PORTC x-re kiadott 0 szint. Jelterjedés és tranzisztor kikapcsolási idő miatt.

5.2.1 Tranzisztor bekapcsolási idő mérése:

1. Lenyomva tartom a mátrix 1-es bill.-jét.

2. Elindítom a trbe() függvényt.

3. Kijelölök egy nem figyelt sort, pl az alsót a PORTC6-al. 1 msec-ig.

4. PORTC6 helyett a PORTC3-at teszemaktívvá.

5. Figyelem PINC0 értékét, s amíg az 1, tehát amíg nem kapcsol be a tranzisztor addig számlálok felfelé a sor változóban. Egy számlálás egy kiolvasás, egy maszkolás, egy feltételvizsgálat és egy inkrementálás, tehát 4 óraperiódus ideig tart. Ez 16 MHZ-nél 250 nsec.

6. EREDMÉNY: a sor szló az én panelemen mindig 0.
Tehát a jelterjedés és a bekapcsolás < 250 nsec.

char trbe()

{char sor=0;

PORTC=1<<(6);_delay_ms(1);

PORTC=1<<(3);

while(PINC & 0b0001)++sor;//számlál, míg a tranyó nem kapcsol be COLL=1

return sor;

}

5.2.2 Tranzisztor kikapcsolási idő mérése:

1. Elindítom a trki() függvényt.

2. A trki() a mátrix 0. sorát 1-be teszi. 1-es gomb lenyomásra vár.

3. Lenyomom az 1-es gombot. Bekapcsol a PINC0-n a tranzisztor. (o szint lesz PINC0-n)

4. Várok a teljes bekapcsolásig, a prellek lezajlásáig. (1-5 msec)

5. Elektronikusan kikapcsolom a tranzisztort. (Következő sor lesz 1-es)

6. Amíg nem kapcsol ki növelem a sor számlálót. Tehát, amíg PINC0=0 addig számlálok.
Egy számlálás ideje:egy PINC kiolvasás, egy maszkolás, egy feltételvizsgálat és egy inkrementálás, tehát 4 óraperiódus ideig tart. Ez 16 MHZ-nél 250 nsec.

7. Eredmény az én panelem 40*250 nsec = 10usec. Tehát tranzisztor kikapcsolódásáig a processzor a 160 utasítást tud végrehajtani!
Ez az érték panelenként eltérő, mert erősen függ azt adott tranzisztor bétájától ICB0 szivárgási áramtól, s a bázis tértöltési kapacitásától. Ezen értékek a hőmérséklettől is erősen függenek.
(Kivittem a panelt 0 fokos udvarra 4 percig, a kikapcsolási idő 750usec-al csökkent.)
Az én panelemen kicsi a tranzisztorok közti szórás: 39, 40, 40 *a 250nsec a kikapcsolási idő.

char trki()

{char sor=0;

PORTC=1<<(3);

while(1) //lenyomásra vár

{if((~PINC) & 0b0001) //ha bekapcsolt a tranyó

{_delay_ms(5); //prell et kivárom

PORTC=1<<(1+3);//kikapcsolom a tarnyót

while(((~PINC) & 0b0001))++sor;// számlál a valós kikapcsolásig

break;

}

return sor;

}

5.3 c=getchm() készítése.

· A program várakozik, míg egy bill-t lenyomunk.

· Visszatérési érték egy tömb billyntyűgomb függő eleme. Tehát 0..9 vagy azok ASCII kódja, stb

5.3.1.1 Program.

/*Mohos Pál Billentyűzet beolvasása

Sor:

Oszlop:

#include "avr\io.h"

#define F_CPU 4000000UL

#include <util\delay.h>

char t[]= {1,2,3,4,5,6,7,8,9,10,0,11};

char sor, x, oszlop, ascii;

char getch(void) {

sor=0;

while(1) { //lenyomott bill-t keresünk 0…3 sorokban

PORTC=(1<<(sor+3));//Aktív sor=1. PORTC6..3 biteken. 0b0xxx_x000 (6-3 bit kifelé)

_delay_ms(50); //Fesz. szintek terjedéséhez

x=(~PINC)&7; //A lenyomott=0, ezért negálok ~-el.

if (x) break; //Találtam 1 db lenyomott billentyűt

sor++;

if (sor==4) sor=0;

}

oszlop=0;

while((x=x>>1)) oszlop++; //oszlop=0,1,2 x=1,2,4 lehetett.

ascii=t[3*sor+oszlop]; //Ahol t[] ASCII kódokkal egy tömb.

return(ascii);

}

void led(unsigned char a) {

PORTD=a; //7-4 bitek LED-re

PORTB=a<<4; //3-0 bitek LED-re

//_delay_ms(800);

}

void hwinic() {

DDRB= 0xF0; //LED-es Port irány ki.

DDRD= 0xF0; //LED-es Port irány ki.

DDRC= 0x78; //PPORTC6-3 ki 2-0 Be. 0b0111 1000

}

int main() {

hwinic();

while(1) led(getch());

}

5.4 Adott oszlop billentyűleütésre vár:

5.5 Adott sor billentyűleütésre vár:

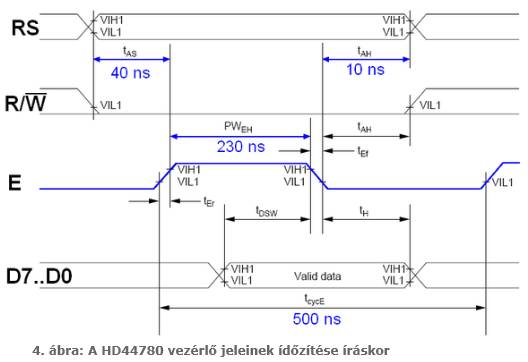

6. LCD kijelző (HD44780) használata:

6.1 Demo tanulmányozás:

Jobb egérgombbal tölthetők le a hex fájlok. Kedvcsinálónak biztosan jók.

· mohosdemo1.hex

· LCD ékezetes megjelenítés .hex

· Szöveg shiftelve jobbra-ballra .hex

· A labor paneljein (T-Bird és a bővítője) kipróbálható. Ha valakinél nem működne, kérek visszajelzést a fórumban. Köszönöm.

6.2 Kész drivert használva:

· Programunkba szerkesszük bele az intézetünkben szokásos lcd.h és az lcd.c fájlokat! Letöltés után tegyük ezt a két fájlt az aktuális projekt mappájába.

· A jobb egérgombbal az lcd.c-t adjuk hozzá.

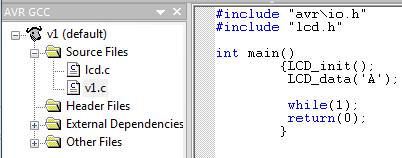

6.2.1 Betű megjelenítése:

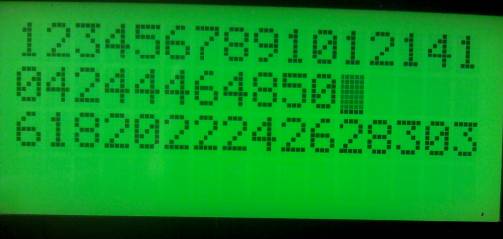

6.2.2 String megjelenítése:

· A kijelző megjelenítés memória pozíciói a tesztadatokból jól követhetők.

· Első-harmadik, (a HW ezt 1. sornak tekinti), majd a
második-negyedik sor. (a meghajtó HW chip ezt a 2. kijelzési sornak tekinti.)

#include "avr\io.h"

#include "lcd.h"

void LCD_puts( char *s)

{while(*s) LCD_data(*s++);

}

int main()

{LCD_init();

LCD_puts("123456789101214161820222426283032343638404244464850");

while(1);

return(0);

}

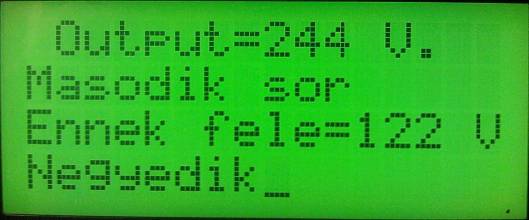

6.2.3 Szöveg és szám megjelenítése:

· sprintf() fv-t használunk az átalakításra.

· Növeld az lcd.c fájlban a clock() időzítéseit (5-ről 6-ra, 7-re), ha a kép szétesik. Az egyszerűség miatt időzítés van a foglaltsági jel vizsgálata helyett.

#include "avr\io.h"

#include "lcd.h"

#include <string.h>

void LCD_puts( char *s)

{while(*s) LCD_data(*s++);

}

int main()

{unsigned char s[81],uc=244;

LCD_init();

sprintf(s," Output=%3d V. Ennek fele=%3d V Masodik sor Negyedik",uc,uc/2);

LCD_puts(s);

while(1);

return(0);

}

6.2.4 A driver függvényei:

6.2.4.1 LCD_data('A') ; // unsigned char val

·         függvény az aktuális cursor pozícióra írja az A betűt, s következő pozícióra lép.
Az LCD meghajtóban 80 Byteos memória van a megjelenítendő karaktereknek.
Az első-     harmadik sor a memória 1 -32. byteját jeleníti meg. 33-40 nem látszik, csak, ha shiftelünk.
A második-negyedik sor a memória 41-72. byteját jeleníti meg.

6.2.4.2 LCD_init();

· Alaphelyzetbe állítja a HW LCD-re vonatkozó részét.

LCD_goto(sor,oszlop); // unsigned char row, unsigned char col

· sor =0,1,2,3.

· oszlop=0….15.

6.2.4.3 LCD_command(); // unsigned char val

· Parancsok használatához a meghajtó chip működése ismerete szükséges. Lásd lentebb.

6.3 Mi készítjük az LCD drivert. (szerkesztés alatt)

· Ehhez az LCD megjelenítő, a Meghajtő chipje, és a konkrét bekötéseket kell ismernünk.

6.3.1 HW adatok:

6.3.1.1 Bekötés:

· Részletesen a HW segédpanel fejezetben tárgyaltam

· PORTE7..4= 2x4 bites Adat/ Parancs (I/O) átvitel

· PORTF3 =E (Output)
LCD-be íráshoz __-__ Pozitív pulzus kell. (Lefutó élre veszi be az adatot, s kezdi a belső feldolgozást) Mindig Output irányú
két pulzus (lefutó él) __-__-__ kell, hogy a 2x4 bitnyi=8 bites adatot beírjunk.
Kiolvasásnál egy 3 állapotú meghajtót engedélyez az E=1 szint. E=0 nagy impedanciás a kimenet.

· PORTF2 = R/-W (Output) Olvasás =1; Irás =0; lesz az E pulzusra

· PORTF1 = RS (Output) Karakter=1; Parancs=0; átvitel lesz E pulzusra

6.3.2 Algoritmus:

1. Inicializálás: Portirány, 4 bites adatátvitel, LCD alapbeállításai.

2. String kivitele a DDRAM-ba. (Szöveg megjelenítése)

3. Szöveg mozgatása

· Megjegyzés: Következő adatbevitelre időzítéssel várok, nem a BUSY flag figyelésével.

6.3.3 Port irányok beállítása:

· Induláskor minden felhasznált port bit kifelé állítandó.
DDRE=DDRE | 0xF0 és
DDRF=DDRF | 0xE0

6.3.4 4 bites adatátvitel beállítása

· A program akár 8 akár 4 bites adatátviteli kezdeti beállítás esetén is tudja a 4 bitesre állítást.
(mivel a bekapcsolási HW Reset 8 bitesre állít, ha csak újra indítom a programot, akkor már a 4 bites mód az aktív.)
Ezért 3-szori paranccsal kiadjuk a 8 bitesre állítást (a felső 4 bit adat állítása a döntő). Ezáltal a chip biztos, hogy 8 bites módba kerül.
Ezután 1 paranccsal a 4 bitesre állítást végezzük.

Konstans név	A parancskód hatása	Érték
FINIC	8 bites adatátvitel	0x30
FUNKC	4 bites adatátvitel a vezérlő 2 soros megjelenítő módban legyen	0x28

6.3.5 LCD chip alapbeállításai:

Konstans név	A parancskód hatása	Érték
CLR	AC=0, (adatbeírás a 0. DDRAM címtől kezd) a DDRAM a space kódjára töltődik e parancsra fel. ( Ezért jóval több időt igényel, mint a többi parancs)	1
HOME	Megszüntetése az eltolt ablaknak (megjelenítésnek). AC=0	2
ENTRY	Adatbeírás után automatikusan AC++ legyen;	6
BEKAPCS	Kijelzés bekapcsolva. Cursor aláhúzva, s villogó	15

6.3.6 Szöveg kiírása a displayre:

· A DDRAM-ba például egy stringet kiírok, az alapbeállítások után.

6.3.7 Szöveg körbe shiftelése:

· A MEGJ_ABLAK_JOBBRA konstanssal parancs kiadása 40-szer.

Konstans név

A parancskód hatása

Érték

MEGJ_ABLAK_JOBBRA

A 2 soros szövegvezérlő soronként balra csúsztat egy karakternyit. 40 karakterhely 1 kör.

Az 1. vezérlősor= 1. és 3. displaysor + 8 karakter.

A 2. vezérlősor= a 2. és 4. displasor+8 karakter.

6.4 Inicializáláshoz adatok:

/*LCD Vezérlő Parancsok**************************************************

Parancsok: 7 6 5 4 3 2 1 0 HEXA

Funkció 0 0 1 8/4 2/1 t/7 x x $20-3F FINIC 0x30 //8 bites adatátv

FUNKC 0x28 //4 bites 2 soros

Kijelző törlés 0 0 0 0 0 0 0 1 $01 CLR 1 //0x20 feltöltés

Kijelző és kurzor HOME -be 0 0 0 0 0 0 1 x $02-03 HOME 2 //AdatCounter=0

Karakter beviteli mód 0 0 0 0 0 1 I/D S $04-07 ENTRY 6 //AC++ adatiráskor

Kijelző Be/Ki és Kurzor 0 0 0 0 1 D U B $08-0F BEKAPCS 12 //CURKI 8

Kijelző/kurzor eltolás 0 0 0 1 D/C R/L x x $10-1F JTOL 0x1C BTOL 0x18

CURMOZ 0x10

CGRAM cím beállítás: AC reg 0 1 A A A A A A $40-7F

Kijelző címének beállítása AC 1 A A A A A A A $80-FF

A kurzor az AC érték pozíciójában van.

I/D: 1=>Adatbeírás után AC++, 0=> Adatbeírás után AC--

S: 1=Adatíráskor kijelző eltolása be, 0=Ki

D: 1=Kijelzés bekapcsolva, 0=Kijelzés kikapcsolva

U: 1=Kurzor aláhúzás, 0=Cursor:nincs aláhúzás

B: 1=Kurzor villog, 0=Cursor folyamatos

D/C: 1=Kijelző eltolás, 0=kurzormozgatás

R/L:1=Jobbra tol, 0=Balra tol

8/4: 1=1*8-bites adatkapcsolat, 0=2*4 bites adatkapcsolat

2/1: 1=2 soros kijelzés, 0=1 soros kijelzés

10/7: 1=5×10 pixel, 0=5×7 pixel

Portbitek:

PORTE7..4 = 2x4 bites Adat/ Parancs (I/O) átvitel.

PORTF3 = Lefutó éle írja be az adatot.

PORTF2 = R/-W (Output) Olvasás=1; Irás=0;

PORTF1 = RS (Output) Parancs=0; Karakter=1

Irányregiszterek:

DDRE=0xF0

DDRF=0x0E

6.5 String kijelzése:

· Ebben a megoldásban nem figyelem a foglat (busy) bitet, helyette időzítéssel dolgozom. Ez a megoldás nem biztos, hogy működne egy lassabb órafrekvenciájú LCD vezérlővel, viszont picit egyszerűbb.

· Sajnos sokan alkalmazzák. Hordozhastósáha hasonló Hw.hez nehézkes. Ezért javaslom a későbbiekben alkalmazott BUSY flag figyeléses adattovábbítást.

· Figyelem: az első parancsokat, hogy a 4 bites átvitelt beállítsuk, csak időzítéssel oldhatjuk meg, mivel addíg nem tudható hogy hol van a BUSY flag.

//*****************************************************

//Mohos Pál********************************************

#include <avr/io.h>

#define F_CPU 16000000UL

#include <util/delay.h>

#include <avr/interrupt.h>

//*************Makrtó definíciók***********************

#define t(x) (_delay_ms((x)))

#define tu(x) (_delay_us((x)))

#define swap(c) (((c & 0xf0) >> 4) | ((c & 0x0f) << 4));

#define E0 (PORTF=(PORTF & 0b11110111)) //beírójel E pin=0

#define RW0 (PORTF=(PORTF & 0b11111011)) //Írás RW pin=0

#define RS0 (PORTF=(PORTF & 0b11111101)) //IR parancsregiszter kijelölése. RS pin=0

#define E1 (PORTF=(PORTF | 0b00001000)) //beírójel=1

#define RW1 (PORTF=(PORTF | 0b00000100)) //Olvasás

#define RS1 (PORTF=(PORTF | 0b00000010)) //DR adatregiszer kijelölése

#define IRW RS0;RW0;E0; //parancsregiszter írás vezérlőjelek

#define DRW RS1;RW0;E0; //adartregiszer írás vezérlőjelek

//*************Parancs konstansok**********************

#define FINIC 0x30

#define FUNKC 0x28

#define CLR 1

#define HOME 2

#define ENTRY 6

#define BEKAPCS 15

#define CURKI 0x0C

#define CURJOBBRA 0x24

#define BTOL 0x18

#define EGY 0x80 //LCD 1. sor címe

#define KETTO 0xC0 //LCD 2. sor címe

#define HAROM 0x90 //LCD 3. sor címe

#define NEGY 0xD0 //LCD 4. sor címe

//**************Időzítés konstansok********************

#define TN 3 //millisec időzítés

#define TK 3 //mikorsec időzítés (nem ismert az LCD vez. órajel frekije)

//**************Globális változók*********************

typedef unsigned char u8;

// 0123456789ABCDEF0123456789ABCDEF01234567|123456789ABCDEF

u8 i, s[]=" MOHOS PAL Minta 2011. Nov. 20";

//**************Saját függvények***********************

//**************Beíró pulzus***************************

void wr()

{ t(TN);

E1; //Írás előkészítés EN=1

tu(TK);

E0; //Beírás IR-be lefutó élre. PORTF3= 1-->0;

tu(TK);

}

//******IR vagy DR regiszter írása 4 bites üzemmódban**

void lcd(u8 x)

{ PORTE= (PORTE & 0x0F)| (x & 0xF0);

wr(); //felső 4 bit írása

PORTE= (PORTE & 0x0F)|((x&15)<<4);

wr(); //alsó 4 bit ki.

}

//**************FŐPROGRAM******************************

int main()

//************PORTIRÁNY********************************

{DDRE=0xF0; DDRF=0x0E; //-F3=E él beír; F2=RW=olvas -F2=ír -F1=RS=parancs F1=ada

//************NÉGYBITES ADATÁTVITEL BEÁLLÍTÁSA*********

IRW; //RW0;RS0;E0; Parancsregiszterbe (IR) író jelek

PORTE= (PORTE & 0x0F)| (FINIC & 0xF0); //Felső 4 bit módosítás

wr(); //8 bitesre állás E=_-____

wr(); //8 bitesre állás //ha a kezdet 4 bites volt...

PORTE= (PORTE & 0x0F)| (0X20 & 0xF0); wr(); // 4 bitesre állás

//************LCD vezérlő alapbeállításai***************

lcd(FUNKC);

lcd(CLR);

lcd(HOME);

lcd(ENTRY);

// lcd(BEKAPCS);

lcd(CURKI);

// lcd(CURJOBBRA);

lcd(EGY);

//************Szöveg megjelenítésa*********************

DRW; // DR adatregiszterbe írás

i=0; while(s[i]) lcd(s[i++]); // string ki a displayre

//*************Szöveg mozgatása Eltolása***************

IRW; // parancs (IR) regiszterbe írás

for(i=1;i<81;i++)

{t(800);lcd(BTOL);} //Szöveget balra tolja

while(1);

return 0;

}

6.6 Stringtömb (4 soros) kijelzése:

· Ez házi feladat.

6.7 Kijelző méreténél hosszabb string kijelzése:

· Ez házi feladat.

6.8 CGRAM Saját karakterforma definiálása:

· A string, amibe a karaktergeneráror (CGRAM) adatai vannak:

const u8 cgram[]={

0b10001 //0 Nulladik

0b11011 //1

0b10101 //2

0b10101 //3

0b10001 //4

0b10001 //5

0b10001 //6

0b00000 //7

0b01110 //0 Első

0b10001 //1

0b10001 //2

0b10001 //3

0b10001 //4

0b10001 //5

0b01110 //6

0b00000 //7

0b10001 //0 Második

0b10001 //1

0b10001 //2

0b11111 //3

0b10001 //4

0b10001 //5

0b10001 //6

0b00000 //7

0b01110 //0 Harmadik

0b10001 //1

0b10001 //2

0b10001 //3

0b10001 //4

0b10001 //5

0b01110 //6

0b00000 //7

0b00001 //0 Negyedik

0b10000 //1

0b10000 //2

0b01110 //3

0b00001 //4

0b00001 //5

0b11110 //6

0b00000 //7

0b1 //0 Ötödik

0b1 //1

0b1 //2

0b1 //3

0b1 //4

0b1 //5

0b1 //6

0b00000 //7

0b1 //0 Hatodik

0b1 //1

0b1 //2

0b1 //3

0b1 //4

0b1 //5

0b1 //6

0b00000 //7

0b1 //0 Hetedik

0b1 //1

0b1 //2

0b1 //3

0b1 //4

0b1 //5

0b1 //6

0b00000 //7

};

· A karaktergenerátor írásakor az időzítésekre a programozónak kell ügyelnie.

6.9 Saját karakterek megjelenítése

6.10 Függőleges szövegbeúsztatás (CGRAM programozással):

6.10.1 HW adatok:

· A 0..7 értékű karakterkód az általunk definiált karakterképet jeleníti meg.

· Csak a 0—7 kódú karaktereket használhatok.

· A CGRAM (karaktergenerátor) 8 betű*8képsor=64 Byte méretű

6.10.2 Algoritmus:

· Folyamatosan változtatom a CGRAM tartalmát úgy, hogy a karakterképek az üresből felfelé csússzanak.

· Ezért a 8 soros (0..7) karakterképet először 0-zom,

· .

· majd csak
a 7. sorába írom a karakterkép 0. sorát. Egy karakter képe a cgram[sor] tömbbe van a programban.
a 6..7 -be a 0..1
a 5..7 -be a 0..2
…..
0..7-be a 0..7 sorát.
Tehát for(i=0; i<8;i++)
for(j=0;j<=i;j++ ) {CGRAMSOR=}

· Fenti beírást mind a 8 CGRAM karakterképre elvégzem.

6.10.3 Program:

6.11 lcd.h készítése:

· lcdinic

· lcd(x);

· IRW

· DRW

· lcdget()

· IRR

· cgramki(s)

· cgramvshift(s)

7. Interrupt kezelés:

7.1 Általános forma:

#include "avr\io.h"

#include "avr\interrupt.h"

char i; // Glob. vált. Interruptnak.(volatile ...)

//***********************************************************

int main()

{//Hw inicializálások, + nem IT progik

sei(); //globális IT engedély

while(1);

return 0;

}

//***********************************************************

ISR(TIMER0_OVF_vect) //0x20 IT

{

}

7.2 Hétszegmenses megjelenítés:

· Timer0 háromszög módban dolgozik.

· 244Hz at IT

· 244/4=61 Hz a képfrekvencia (nem villog)

#include "avr\io.h"

#include "avr\interrupt.h"

unsigned char het[4],i;

void hetszt(unsigned int z)

{for(i=0;i<4;i++)

{het[i]=z%10;

z/=10;

}

int main()

{unsigned int z=5876;

DDRA=0xff; //7szegm kij. meghajtója en+poz<<4+érték

//Timer0 128 előosztás TCCR0|=5;

//Timer0 háromszög (512 osztás) TCCR0|=64;

//IT freki 16Mhz/256/512=244 HZ

//IT TIMSK = 1 TOV

TCCR0=64|5; //(1<<6)=64 haromszög,+ 128 előosztó (101) (lásd az assembly leírásnál 6.2.1) TCCR0=0b01000101

TIMSK=1; //TIMER0_OVF it engedély

hetszt(z);

sei(); //globális IT engedély

while(1);

return 0;

}

ISR(TIMER0_OVF_vect) //0x20 IT

{PORTA=128 | (i<<4) | het[i++];

if(i>3) i=0;

}

7.3 Timer1:

· 1msec-os IT megvalósítása órához.

1 msec előállítása			1 msec előállítása			TCCRnB alsó 3 bitje	előosztás
Órafreki (Khz)	előosztás	osztás	Órafreki (Khz)	előosztás	osztás	_001	1
16000	1	16000,0000	8000	1	8000,0000	_010	8
	8	2000,0000		8	1000,0000	_011	64
	64	250,0000		64	125,0000	_100	256
	256	62,5000		256	31,2500	_101	1024
	1024	15,6250		1024	7,8125	_000	stop

· HW katalgus itt.

·         Beállítandó regiszterek: 8 Mhz esetén
TCCR1A: 0;                        Komparálási mód legyen normál
TCCR1B: 0b00001011;      64-es előosztás (0b 011) komparáláskor timer törlése (0b xxxx 1xxx) ez a CTC mód
OCR1A:   125 osztás

· TIMSK: 0b00010000; Timer1 IT1 COMPARE CTC engedélyezése

Secundum számláló 0..9

#include <avr/io.h>

#include <avr/interrupt.h>

volatile int msec; // globális változó, msec szlo. az IT rutinnak

volatile int ido; // globális változó secundum

int main()

{

DDRA = 0xFF; // 7 szegmenses kijelzo meghajtás (KIMENET)

TCCR1B = 0b00001011;// IT1-re CLK/64 eloosztást állítok be; alsó 3 bit '011',

// alulról a 4. bit CTC (Clear Timer on Compare Match) mód

TCCR1A = 0; // alulról a 0. és a 1. bitet kell nézni (0)

OCR1A = 125; // 8 Mhz / 64 =125000 => 125000/125 (1ms-os IT1 osztás), de mivel '0'-ról kezd számolni, ezért '125-1=124'-et írunk be

TIMSK = 0b00010000; // Timer1 IT1 COMPARE CTC engedélyezése

sei(); // Processzor fogadja az interrup-ot

while(1); // végtelen ciklus

return 0;

}

// ----IT1 interrupt kezelés ----------------------------

ISR(TIMER1_COMPA_vect) // ISR : Interrupt Service Routine, 0x18 memóriacím TIMER1_COMPA_vect

{ msec++;

if(msec>=1000)

{ ido++; msec=0; //ido= secundumonként nő csak.

PORTA=128 | 0 | (ido%10);

}

8. Összetett feladat:

8.1 Alap beállítások:

#include "avr\io.h"

#include "avr\interrupt.h"

#define F_CPU 16000000UL

#include <util\delay.h> //_delay_ms(); _delay_us();

int main()

{ DDRG=0; //G4-0 befelé

DDRD=0xF0; //LED 7-4 (baloldali 4 led)

DDRB=0xF0; //LED 3-0 (Jobboldali 4 led)

DDRA=0xFF; //Hetsz=EN | scim<<4 | data

DDRC=0x78; //MARTIX 6(alsó),5,4,3 sorok (1=aktív)

// 2(jobb),1,0 oszlop (0=lenyomott)

//DDRC=DDRC&128 | 0x78; //Piros LED nincs változtatva.

//DDRC=0xF8; //Piros LED + bill. mátrix

DDRC=128 | DDRC&0x7f; //Piros(zöld)LED

DDRE=0b1100 | DDRE&0b11110011; //Zöld(piros) Kék LED (LCD változatlan)

//TIMER 0

TCCR0=64 |5; //háromszögmód + 128 előosztó (Lásd Assembly programozás)

//16Mhz/512/128=244 HZ

TIMSK=1; //TIMER0_OVF_vect eng.

//Timer 1

TCCR1B = 0b00001011;// IT1-re CLK/64 eloosztást állítok be; alsó 3 bit '011',

TCCR1A = 0; // alulról a 0. és a 1. bitet kell nézni (0)

OCR1A = 250; // 16 Mhz / 64 =250000 => 250000/250 (1ms-os IT1 osztás)

TIMSK = 0b00010000; // Timer1 IT1 COMPARE CTC engedélyezése

sei();

while(1);

return 0;

}

//ISR címeket lásd a iom128.h fájlban

ISR(TIMER0_OVF_vect) // IT0-ás interrupt megjövetele

{ PORTC=128;

}

8.2 Számológép:

· Készítsen kétműveletes számológépet, amely 1, 4, 7 számokkal végez összeadást vagy szorzást, ahol

· az összeadás műveletét # jel, a szorzás műveletét a * szolgálja.

· Az operanduszok bevitelére használja a mátrix billentyűzetet.

· Az első operandus a 3. digiten

· a műveleti jel a LED-eken,

· a második operandus a 2. digiten,

· az eredmény a 0. és 1. digiteken jelenjen meg a hétszegmenses kijelzőn:

· G0: Első operandus bevitele (bevitelre csak 1,4,7 billentyű használható).

· G1: Műveleti jel bevitele (bevitelre csak a *, # billentyűk használhatók).

· G2: Második operandus bevitele (bevitelre csak 1,4,7 billentyű használható).

· G3: Eredmény megjelenítése vezető nulla kikapcsolásával.

· G4: A gomb lenyomásának idejére villogjon 1 másodperces ütemben a 3 színű LED-en a piros szín!

8.3 Megoldás:

#include "avr\io.h"

#define F_CPU 16000000UL

#include <util\delay.h>

#include "avr\interrupt.h"

char matrix()

{char sor,m[]={1,4,7};

for(sor=0;;sor++)

{PORTC=1<<(sor+3);

_delay_ms(1);

if(!(PINC&1)) break; //m[sor] adja bill értékét

if (sor==2) sor=-1; //bill lenyomásra vár

}

return m[sor];

}

char muv()

{PORTC=1<<6; //alsó sor #0* figyelése

while(1)

{if ((~PINC)&1) break; //* figyelése 0b0001

if ((~PINC)&4) break; //# figyelése 0b0100

}

return ((~PINC)&5); //~ mert 0 a lenyomott 0b0101

}

int main()

{char x,y,z;

DDRC=0x78; //Bill Matrix 0b_0_1111_000 en_sor4_cim3

DDRA=0xFF; //7 szegm kijelző portja

DDRG=0; //G4-0 gombok portja

DDRB=0xF0; //LED 3-0 a PORTB7-4

while(1)

{if(PING&1) {x=matrix(); PORTA=128+ (3<<4) +x;}

if(PING&2) PORTB=muv()<<4;

if(PING&4) {y=matrix(); PORTA=128+ (2<<4) +y;}

if(PING&8)

{z=x+y; //Ha nem szorzás, akkor összeadás kell.

if(PORTB&(1<<4)) z=x*y; //PORTB feltolva 1*

while(1)

{PORTA=128 + (0<<4) + z%10;_delay_ms(10);

PORTA=128 + (1<<4) + (z/10)%10;_delay_ms(10);

}

return 0;

}

8.4 Kétszámjegyű (szűrt 2,5,8) adat beolvasása, kijelzése:

· A matrix2() fv-ben először megvárom, míg nem lesz lenyomott billentyű a figyelt oszlopban.

· Utána billentyű lenyomásig várok.

· Kijelzéskor a vezető 0 ne világítson.

G0: Elso 2 jegyű operandus bevitele (bevitelre csak 2,5,8,0 billentyu használható).

#include "avr\io.h"

#define F_CPU 16000000UL

#include <util\delay.h> //_delay_ms(); _delay_us();

char matrix2()

{char sor=0,t[]={2,5,8,0},flag;

do //bill felengedésig vár

{for(sor=0,flag=0;sor<4;sor++)

{ PORTC=1<<(sor+3); _delay_ms(1);

if((~PINC) & 2) flag=1; //le van még nyomva a bill

}

}while (flag);

while(1)

{PORTC=1<<(sor+3); _delay_ms(1);

if((~PINC) & 2) break; //2,5,8,0

if(++sor>3) sor=0;

}

return t[sor];

}

int main()

{ char x,y,z;

DDRG=0; //G4-0 befelé

DDRA=0xFF; //Hetsz= EN | scim<<4 | data

DDRC=0x78; //MARTIX 6(alsó),5,4,3 sorok (1=aktív)

// 2(jobb),1,0 oszlop (0=lenyomott)

while(1)

{if(PING & 1){z=matrix2(); z=10*z+matrix2();

while(1)

{PORTA=128+(0<<4)+z%10;_delay_ms(5);

if(z>9)PORTA=128+(1<<4)+z/10;_delay_ms(5);

}

return 0;

}

8.5 Három számjegyű adat beolvasás – IT-s kijelzés:

9. Házi feladatok:

· G0..4 lenyomás kombinációja jelenjen meg a LED0..4 –en

· Futófény oda-vissza a LED soron

· Futófényx: Két szélről induló LED-ek befelé mozogva világítanak, majd egymást keresztezve tovább, s ismételve.

· Futófény G0 nyomogatására 1-1-et lépjen.

· Számláló a LED soron. BCD kódban. (0..99-ig. 4 db LED csak 0..9 értéket jelezhessen ki. Ez a BCD.)

· 7 szegmenses kijelző 1 digitjére készítsünk számlálót 0..9-ig. G0..G3 lenyomásával a kijelzés helyét változtassuk.

· 7 szegmenses kijelzőre x=0..99 kijelzése.

· 7 szegm. kijelzőre x=0…9999 bármely értékének kijelzése.

· G0 lenyomásainak számlálása, s kijelzése a LED-ekre.

· G0 lenyomásainak számlálása, s kijelzése a 7-szegmenses kijelzőre.
a.) 0..9-ig
b.) 0..99-ig

· Stopper. G0-ra indul, G0 újbóli lenyomására megáll, secundumban kijelzi az időt.

· Stopper. G0-ra indul, G0 újbóli lenyomására megáll, perc:sec-ban jelzi ki az időt 7-szegmenses kijelzőre.

· RGB LED 3 színének egymás utáni kigyújtása, köztük sötét szakaszban.
b.) G0 lenyomva tartása gyorsítsa, G4 lenyomva tartása lassítsa a gyújtogatás sebességét. Változtatás +-10% legyen. Max időköz= konstans1, Minimális 100 msec legyen.

· RGB LED Szivárványskála ismétlődve.

· Bill. Mátrixból beolvasott érték kijelzése a 7 szegmenses kijelzőn.
b.) következő szám beolvasásakor a korábbi értékek balra shiftelődjenek át.

· Kapunyitó kódfelismerő. RGB piros. Jó kód után ZÖLD. (folyamatábrát is kérek).

· LCD kijelzőre írjuk ki a saját nevünket.
